易科訊秉承以人為本的人文精神，信奉誠信、創新、專業、精致的生存和發展理念，以節約社會，環保家園為企業宗旨，凝聚一大批高素質的專業研發設計工程師及熟練的生產技師隊伍，以滿足客戶需求為目的，以創造社會效益為已任，不斷超越自身，追求創新。
公司近年來致力于視覺AOI 自動光學檢測儀及SMT表面貼裝技術、DIP插件標準機與非標設備的研發、制造與銷售,同時給客戶提供從方案設計到整機、整線規劃的系統服務，以降低客戶的產品制造成本，提高客戶的產品競爭力。幫助大批勞動密集型企業減少人力，創造了更高效經濟效益。

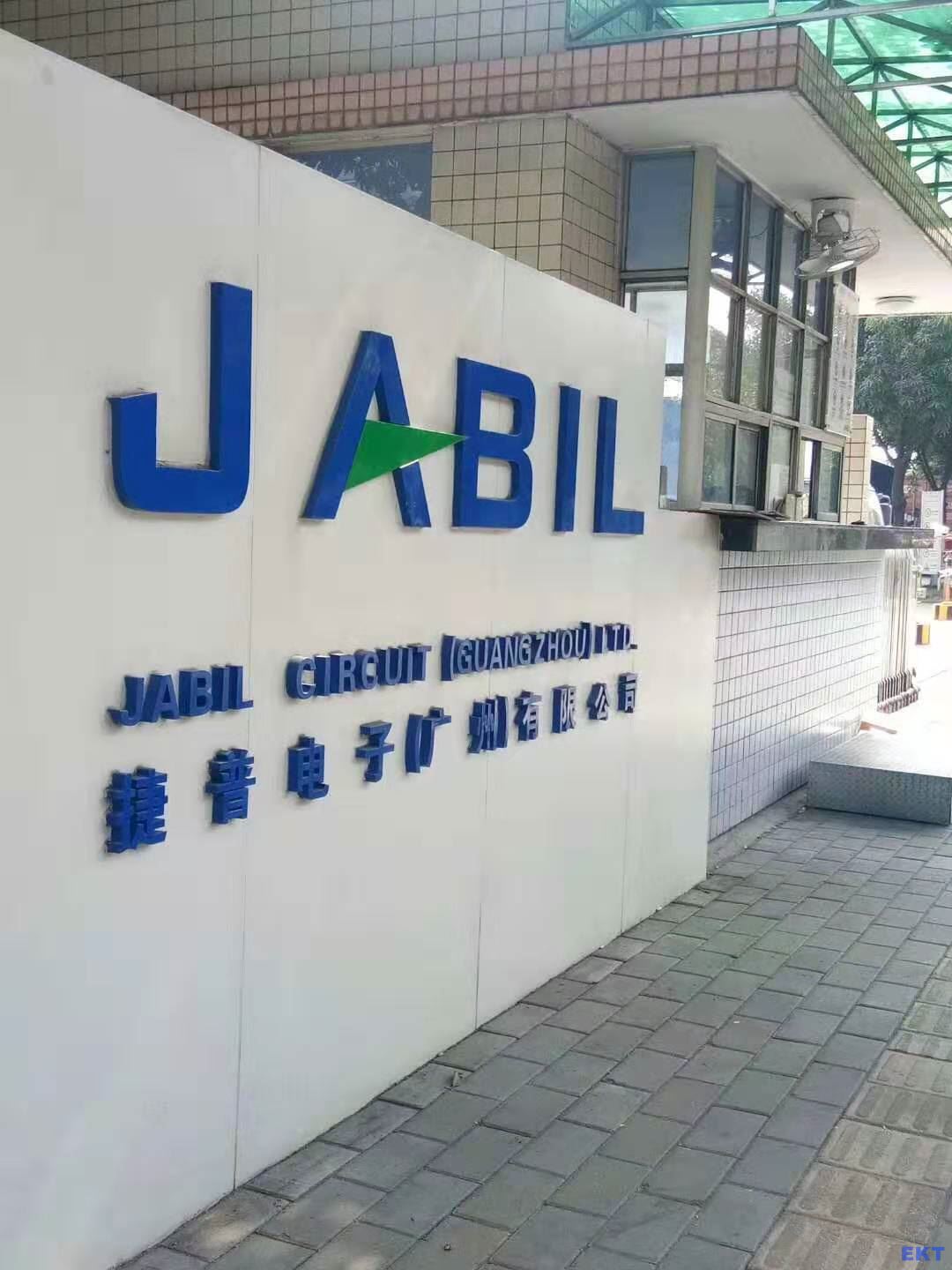

EKT深圳易科訊目前在向行業展示一款國產最高效的AOI：上下照雙面同時檢測的在線AOI光學檢測儀設備（設備型號：EKT-VL-80D），自上市以來得到了SMT客戶使用的肯定：美資世界500強企業

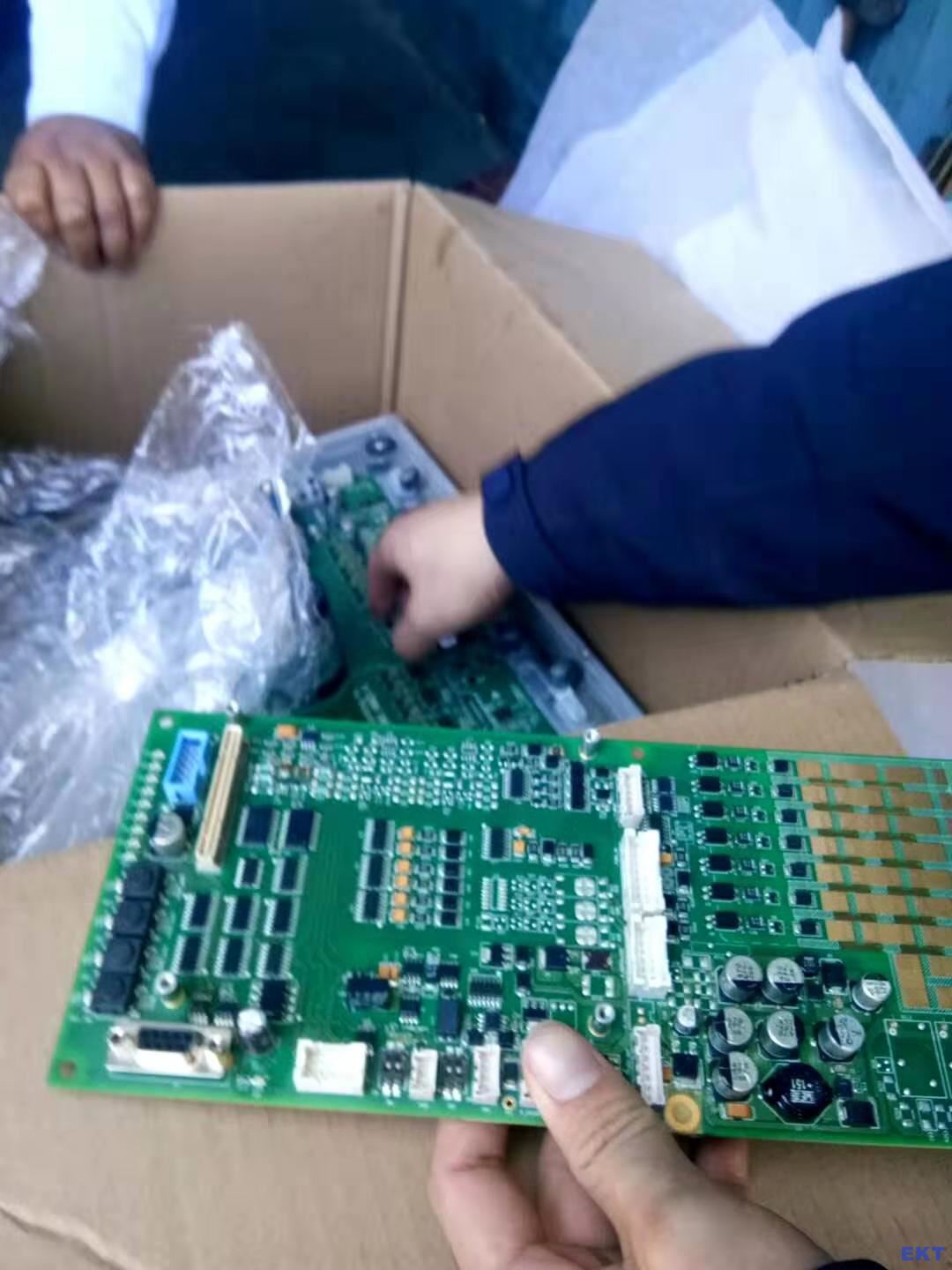

廣州捷普電子 有限公司，四川天寶集團、四川長虹電器股份有限公司等等一些大型企業正在使用，反饋回來的測試效果很好，上照PCBA板測插件下照PCBA板面測波峰焊點
可做到同進同出，節省測試時間
一．在線式上下照雙面檢AOI設備技術參數
（設備型號：EKT-VL-800D）
本公司自動光學檢測儀EKT-VL-800D是通過光學原理，綜合運用彩色運算，顏色提取，灰階運算，圖像對比等原理來檢查SMT生產線上貼裝原件的焊接質量、安裝狀態及錫膏印刷的效果，并將不良通過顯示終端輸出的專業產品。其特點是：上下雙相機，各自獨立的XY運動平臺，常見于TOP面檢查插件元件錯漏反，BOTTOM面檢查波峰焊點雙面同時檢測。
|
檢測能力 |
適用制程 |
SMT錫膏印刷后，SMT回流焊前/后，DIP波峰焊前/后，軟件硬板均可 |
|
|
編程模式 |
手動編寫、自動編寫、CAD數據導入自動對應元件庫，兩面獨立編程 |
||
|
檢測類型 |
錫膏印刷：有無、偏移、少錫、多錫、斷路、連錫、污染、刮痕等。 |
||
|
零件缺陷：缺件、多件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向、 XYθ偏移量數據輸出等。 |
|||
|
焊點缺陷：錫多、錫少、虛焊、連錫、錫球、溢膠、引腳未出、銅箔污染等。 |
|||
|
計算方法 |
機器學習，彩色運算、顏色提取、灰階運算、圖像對比OCV/OCR等 |
||
|
檢測模式 |
單軌自動進板，同時對PCB板上下同時進行檢測，應用覆蓋整個電路板的優化檢測技術，支持拼板和多Matk.含Bad matk功能 |
||
|
SPC統計功能 |
全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析 |
||
|
零件角度 |
支持0~ 359度旋轉。最小1度角距 |
|
|
|
最小零件 |
01005 chip、0.3 pitch IC |
||
|
光學配置 |
相機 |
上下兩套500萬或2000萬像素定制全彩色高速工業數字相機 |
|
|
鏡頭分辨率 |
10um/15um/18um/20um/25um，特殊應用時可訂制 |
||
|
光源 |
環形立體多通道彩光，視應用選擇RGB/RGBW/RGBR/RWBR |
||
|
計算機 |
CPU |
Intel E3-123V3 |
|
|
GPU |
無 |
|
|
|
RAM |
16GB |
|
|
|
HDD |
1TB 機械硬盤 |
|
|
|
OS |
Win 8.或Win 10 1 64bit |
||
|
Monitor |
22寸，16:10 |
|
|
|
機械系統 |
運送和檢測方式 |
自動進出板， 可選L-R/R-L,步進電機運送PCB和調寬軌道， 上下兩套XY伺服電機驅動上下相機取圖 |
|
|
PCB尺寸 |
50*50mm(Min)～400*360mm(Max) |
||
|
PCB厚度 |
0.3～5.0mm |
||
|
PCB重量 |
Max：3KG |
|
|
|
PCB板邊 |
3mm，特殊應用時可訂制 |
||
|
PCB彎曲度 |
＜5mm 或 PCB對角線長度的3% |
||
|
PCB零件高度 |
Top：35mm，Bottom：35mm?？烧{(diào)節，特殊應用時可訂制 |
||
|
XY 驅動系統 |
AC伺服電機，精密研磨滾珠絲桿 |
||
|
XY 移動速度 |
Max：830mm/s |
||
|
XY 定位精度 |
≦8um |
||
|
整機參數 |
設備外形尺寸 |
L1120 * W980 * H1700 mm高度不含信號燈 |
|
|
電源 |
AC220V，50/60Hz，1.5KW |
||
|
PCB離地高度 |
900±20mm |
||
|
設備重量 |
780KG |
||
|
前后設備通訊 |
Smema |
||
|
氣壓要求 |
0.4--0.8MPa, |
||
|
設備安規 |
符合CE安全標準 |
||
|
環境溫濕度 |
10～35℃，35～80％ RH（無結露） |
|
|
|
|
選配 |
維修站系統，離線編程系統，SPC服務器系統，條碼識別和系統，MES接口 |
|
二、本型號AOI與同行設備相比的優勢
? EKT-VL-800D AOI在行業內領先的技術特色：
1）極低誤判率，真正能讓在線AOI無人值守
2 用過AOI才能理解到誤判過多時帶來的困擾，誤判過多會讓人員花費大量時間來重新確認，要么機器前沒法離開人員來確認每一個誤判，或是誤判的PCB太多最后又搬去維修站確認，達不到省人目的。在確保能檢出真正不良品前提下，本機器重復測量結果一致性好、低誤判，才能真正減少人工。
2）靈活移動的維修站和SPC查詢終端，手機上看SPC
2 無線網絡下使用移動終端，得以在車間任意位置設置工位；
2 采用一對多模式，通過一臺維修工作站確認多臺在線機的檢測數據，以達到節 省人員的目的
2 可精確提示確切的缺陷名稱，以及完善的SQL數據庫系統為支撐，提供餅形圖直方圖形式的SPC統計分析系統，方便客戶進行工藝分析和品質改善
3）軟件模塊直接讀取條碼，穩定讀取超出1個FOV的條碼
2 可支持軟件模塊直接讀取條碼(1維及2維均可實現)
2 解決了校正技術難點，智能無縫對接拼圖，當條碼超過單個FOV時，可以將被FOV分割的條碼拼接成完整的條碼，飛行FOV面對超大條碼時識別極為困難，而本機毫無壓力（本機不是飛行FOV）
4）獨創整板匹配功能
2 整板偵測，無縫對接，精確定位，將全板圖像拼接為單圖，真正能檢測電路板任意位置上的拋料、多件、錫珠、錫球、裸銅、金手指劃痕及板材不良等等
? 易科訊EKT-VL-800D AOI的重要特色：
1） 真正的德國500萬或選配1600~2000萬像素全彩色高速工業數字相機上下同時拍照檢測
2 優先保障高效率、高品質、高穩定工作取圖，還原真實自然的圖像效果
2 配置德國進口定制鏡頭(讓機器檢測“準”)
2 高分辨率、超寬景深、超低畸變以及獨有的平行光設計等，對電路板的翹起及高個元件均能清晰成像，且無斜視
2）Windows 8或Windows 10.1 64bit操作系統(讓機器檢測“快”)
2 軟件架構于64位系統，數據處理速度以幾何級倍增
2 GPU獨立硬件處理圖像(讓機器檢測“快”)
2 不再依賴CPU軟件方式處理圖像，讓CPU專職做非圖像的運算工作，平衡計算機效率
3）同時兼容波峰焊制程
2 矢量分析、彩色運算、顏色提取，圖像對比優化適用于波峰焊點的檢測算法，穩定地檢測波峰焊前后的元件、焊點品質
2 便捷使用離線編程軟件OLP
2 由于可實時獲取PCB整板圖像，并且以全內存方式存儲，因而可實現在線離線之間無差異化的高效離線編程
4） 機器L-R/R-L的PCB流向可靈活變更
2 兩個方向均可靈活設置，即使在使用后要更換生產線方向，只需在軟件中修改即可，硬件兼容雙向
5） 智能編程
2 智能算法，快速智能編程，無需人工干預，對編程人員要求低，易學習，編程速度快，檢出率高，PASS直通率高，誤報低
2 整板圖像和偏移數據輸出，支持shop floor系統
2 以條碼為文件名的整板電路板圖像實時輸出，準確輸出元件偏移的坐標X、Y、角度值等
