易科迅提供的技術支持服務涵蓋從設備安裝到運行調試，從維護、維修到產品技術升級的每個階段，竭誠為客戶提供系統軟件的終身免費升級，全力為客戶解決一切后顧之憂。

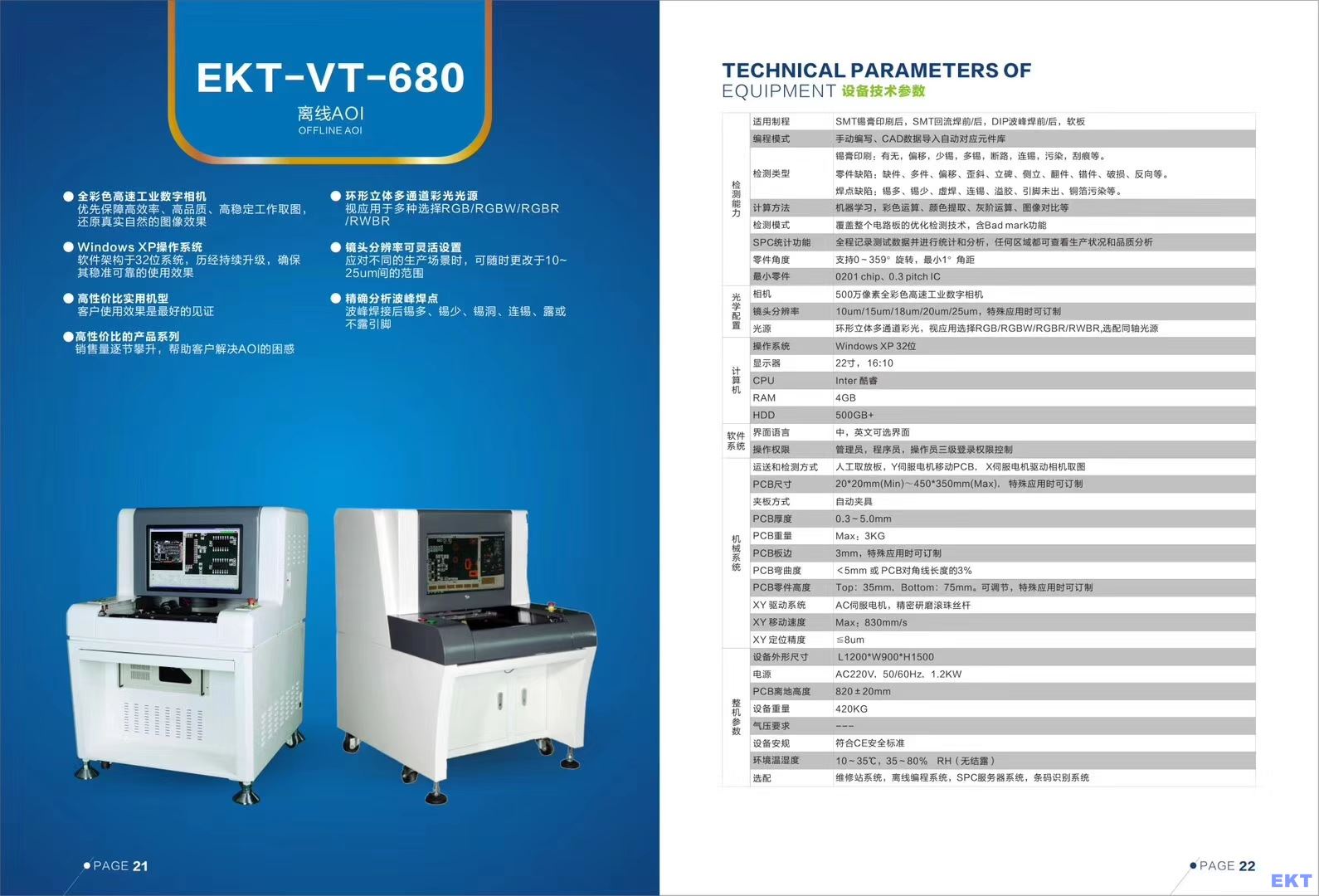

設備技術參數 Technical Specifications（設備型號EKT-VT-680D和EKT-VT-680H）
|
適用PCB |
適用制程 |
SMT錫膏印刷后及回流焊前后電路板檢查，可同時檢測PCB雙面，可同時檢測多個PCB |
|
基板尺寸 |
20×20mm-450×350mm |
|
|
基板厚度 |
0.3-5.0mm |
|
|
基板上下凈高 |
上方：≤30mm；下方:≤45mm |
|
|
檢查項目 |
回流焊后 |
缺件，多件，錫球，偏移，側立，立碑，反貼，極反，錯件，壞件，橋連，虛焊，無焊錫，少焊錫，多焊錫，元件浮起，IC引腳浮起，IC引腳彎曲 |
|
檢測能力 |
最小器件： |
0201 chip、0.4 pitch IC |
|
視覺系統 |
攝像系統 |
300萬像素彩色定制相機 |
|
照明系統 |
三通道白色LED光源或RGB光源 |
|
|
分辨率 |
18um(FOV尺寸：28.8 mm×21.6 mm) |
|
|
檢測方法 |
彩色運算，顏色提取，灰階運算，圖像比對等 |
|
|
機械系統 |
X/Y驅動系統 |
交流伺服電機+精密研磨滾珠絲桿 |
|
夾板方式 |
自動夾具 |
|
|
定位精度 |
<8 um |
|
|
移動速度 |
800mm/s(MAX) |
|
|
軌道調整 |
手動 |
|
|
軟件系統 |
操作系統 |
Windows XP |
|
界面語言 |
中，英文可選界面 |
|
|
檢測結果輸出 |
基板ID，基板名稱，元件名稱，缺陷名稱，缺陷圖片 |
|
|
電源規格 |
AC220±10%，50/60HZ,1KW |
|
|
環境溫度 |
-10-40℃ |
|
|
環境濕度 |
20-90%RH(無凝霜) |
|
|
外形尺寸 |
長900 mm×寬1100 mm×高1400mm |
|
|
項目 |
名稱 |
規格型號 |
數量 |
備注 |
|
1 |
設備主體
|
EKT-VT-680 |
1set |
機械、電子、光學、安全等結構部件 |
|
2 |
電腦及機箱 |
CPU E6600 硬盤 ST250G 主板 P5P41T 光驅 三星DVD 顯示器 飛利浦液晶22寸
|
1set |
預裝相應AOI軟件 |
|
3 |
控制、操作軟件 |
EKT Seres AOI Test Sofrware |
1set |
|
|
4 |
隨機附送 |
《操作手冊》 |
1本 |
|
售后服務承諾:
|
1 |
技術支持及服務 |
免費維修、服務 |
12個月 |
從到貨安裝之日起，如在壹年之內出現故障，易科訊派員到現場進行修理，由此發生的費用均由賣方承擔。在免費服務時間內因?yàn)檫@客戶操作不當造成的設備部件損壞，由客戶承擔相應費用，一年后提供有償服務。 |
|
免費培訓2人（或視情況而定） |
|
培訓合格 |
||
|
軟件終身免費升級 |
終身 |
我們會及時通知（電話或E-Mail）或關注：http://www. aoi-tech .com |
安裝、使用注意事項：
1、電源供應插座必須有穩固的接觸；
2、請注意保護地的正確連接及接地良好，必要時請將保護地直接接在機器的地端；
3、安裝空間請?jiān)跈C(jī)器后預留最少30cm，以保證機器的散熱不受影響；
4、使用環境溫度：-10-40℃
