AOI銷售專線:13714289164(微信同號)雷小姐,深圳易科訊科技有限公司是一家業內領先的全自動光學檢測儀AOI設備供應商，公司AOI系統產品有：離線式AOI全自動光學檢查儀/在線式AOI/在線式雙軌AOI/上下照雙鏡頭雙面檢AOI/下照式在線AOI/桌面式小型AOI/LED加長尺寸非標AOI/非標定制AOI/檢DIP插件線AOI/在線單軌AOI等一系列適應于SMT表面貼裝行業。
上下照在線AOI雙面檢的設備介紹：自動進出板可以同時同出， 可選L-R/R-L,步進電機運送PCB和調寬軌道， 上下兩套XY伺服電機驅動上下相機取圖 ，上下面光源相機獨立同時運行，逐個FOV拍照檢測。上下各安裝獨立的相機和鏡頭攝像機，可以對一個工位上的手機板或PCBA電路板進行雙面同步檢測，能快速提高檢測產品的速度和合格率，同時通過視覺檢測的非接確檢測，解放人眼睛的操作強度，提高工作效率，也避免出現人工檢查時劃傷產品的情況，而且AOI檢查后的結果可以存儲圖像的可視動態顯示，真正的提升SMT產線上產能及出貨速度，AOI機上安裝安全光柵（安全光目），當操作員把手伸進去的時候，AOI機臺會自動馬上停止運行，100%保證人員的身命安全。
2020.03.20
|

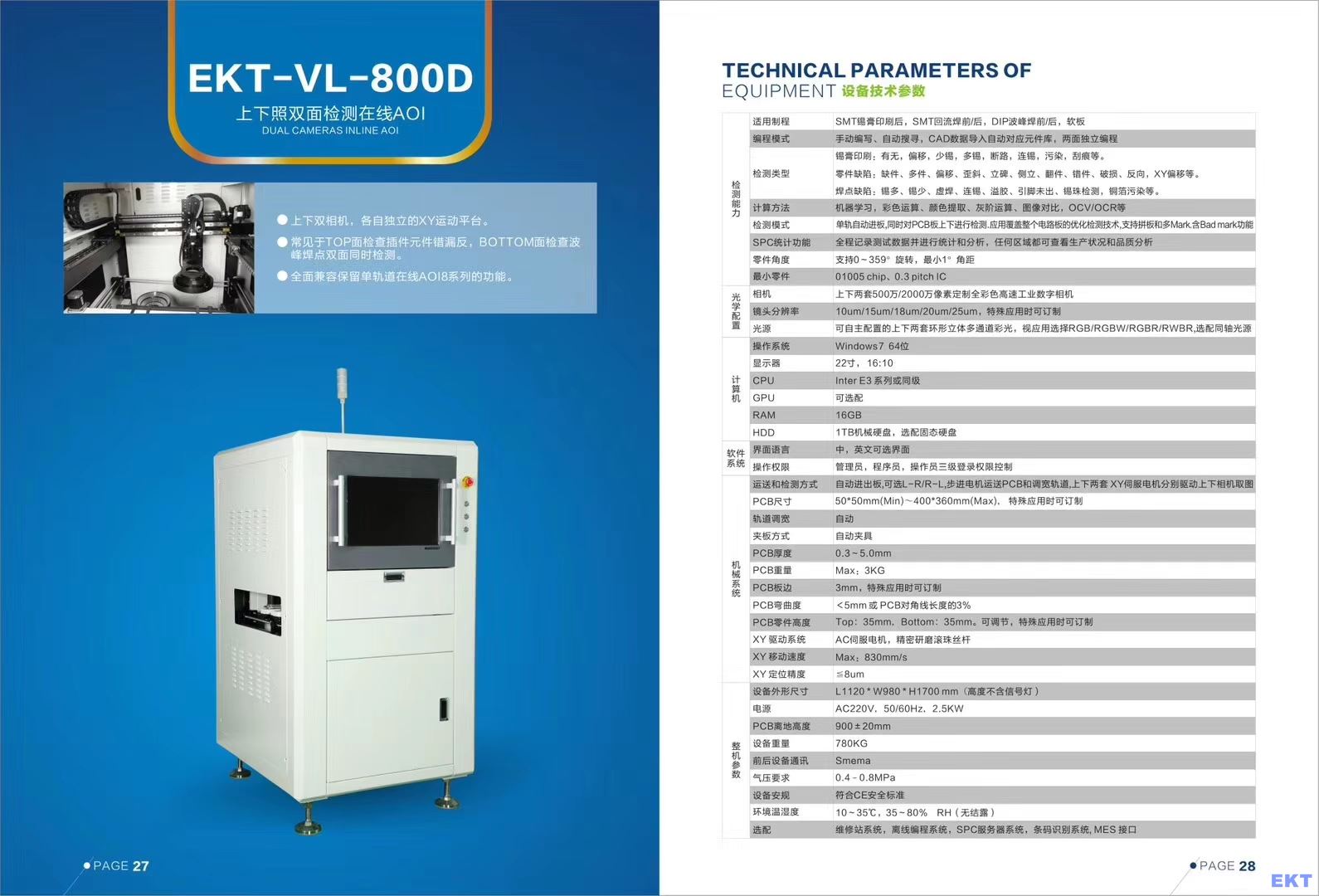

上下照雙面檢AOI參數需求表(設備型號：EKT-VT-800D)
|
|
|
檢測PCB尺寸范圍 |
50*50mm(Min)～400*360mm(Max) |
|
檢測項目 |
錫膏印刷：有無、偏移、少錫、多錫、斷路、連錫、污染、刮痕；零件缺陷：缺件、多件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向 XYθ偏移量數據輸出；焊點缺陷：錫多、錫少、虛焊、連錫、錫球、溢膠、引腳未出、銅箔污染等。 |
|
檢測精度 |
≦8um |
|
相機 |
大華定制數字相機 |
|
相素 |
標配500萬，可選配1600-2000萬 |
|
光源種類 |
紅綠藍白環形立體多通道彩光，視應用選擇RGB/RGBW/RGBR/RWBR |
|
拍照方式 |
上下面光源相機獨立同時運行，逐個FOV拍照檢測。 |
|
傳動方式 |
軌道式，皮帶載板，用標準Smema信號和前后工位進行通訊 |
|
傳送軌道 |
單軌道 |
|
建模 |
可每個程序獨立拍照編程建模，也可建模后存入公有元件庫供其它程序共享使用。 |
|
正反面 |
上下兩面分別編程，可同時檢，也可單獨檢一面。 |
|
文檔輸出 |
輸出檢測數據到數據庫中保存，NG圖像保存在特定文件夾中。 |
|
單板檢測所需時間 |
視單板大小而定，并可視客戶需求調整。以200^200毫米的板，加上進出板通常< 10s |
|
缺陷數據庫 |
檢測結果中的NG結果可以存入數據庫中 |
|
檢出率 |
100% |
|
MES要求 |
能連接MES，有留端口能讀取AOI數據 |
|
二維碼識別讀取 |
能準確識別PCB的條碼和二維碼 |
|
NG處理 |
可屏幕顯示供用戶在線確認，也可存入數據庫作離線確認 |
|
機器流向 |
支持雙向 |
