上下照AOI兩面檢專線:13714289164(微信同號)雷小姐,深圳易科訊科技有限公司是一家業內領先的全自動光學檢測儀AOI設備供應商,公司致力于視覺產品自動光學檢測儀設備的設計、研發、制造、銷售、安裝和服務。公司生產的EKT易科訊系列AOI（全自動光學檢測儀）產品主要適用于SMT（表面貼裝技術）領域內PCBA（印刷電路板組裝）制程中，外觀缺陷的高速精確檢測、統計和分析，有利于提高產能、提升品質、改善制程，替代人工肉眼目檢品質QC檢查，從而能夠?yàn)榭蛻魟?chuàng)造潛在的價值。易科迅提供的技術支持服務涵蓋從設備安裝到運行調試，從維護、維修到產品技術升級的每個階段，竭誠為客戶提供系統軟件的終身免費升級，全力為客戶解決一切后顧之憂。打造中國國產視覺檢測AOI民族旗艦品牌。AOI系統產品有：離線式AOI全自動光學檢查儀/在線式AOI/在線式雙軌AOI/上下照雙面檢AOI/上下照兩面檢AOI/下照式在線AOI/桌面式小型AOI/LED加長尺寸非標AOI/非標定制AOI/檢DIP插件線AOI/在線單軌AOI等一系列適應于SMT表面貼裝行業的。

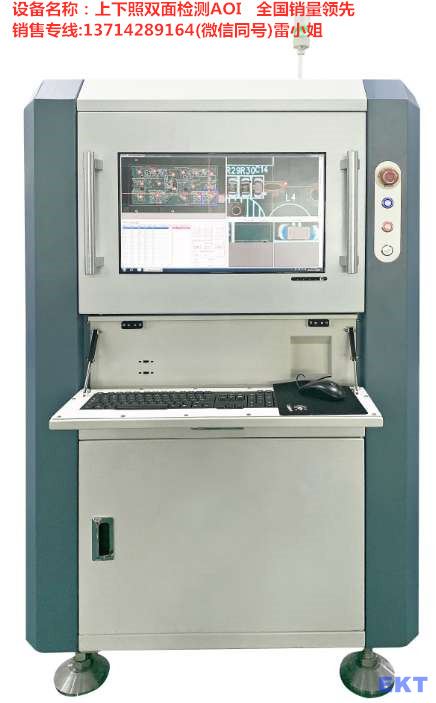

廣東省深圳市易科訊科技有限公司通過軟件開發項目團隊研發的一款市場頂尖級AOI新品，最近在國內一些知名企業SMT使用現場反饋后獲得一致好評，連連稱贊！是什么樣的AOI設備能真正解決提升生產效率的呢？今天給大伙講講，這是一款易科訊公司自主研發的智能機器視覺檢測AOI設備。高配置超高速可編程光學系統。能兼容各類PCBA電路板缺陷檢查，其高檢出低誤報水平，這款A(yù)OI上下同檢機型（AOI設備型號：EKT-VL-800D）目前在公司AOI設備銷售及研發都處于穩步上升趨勢。

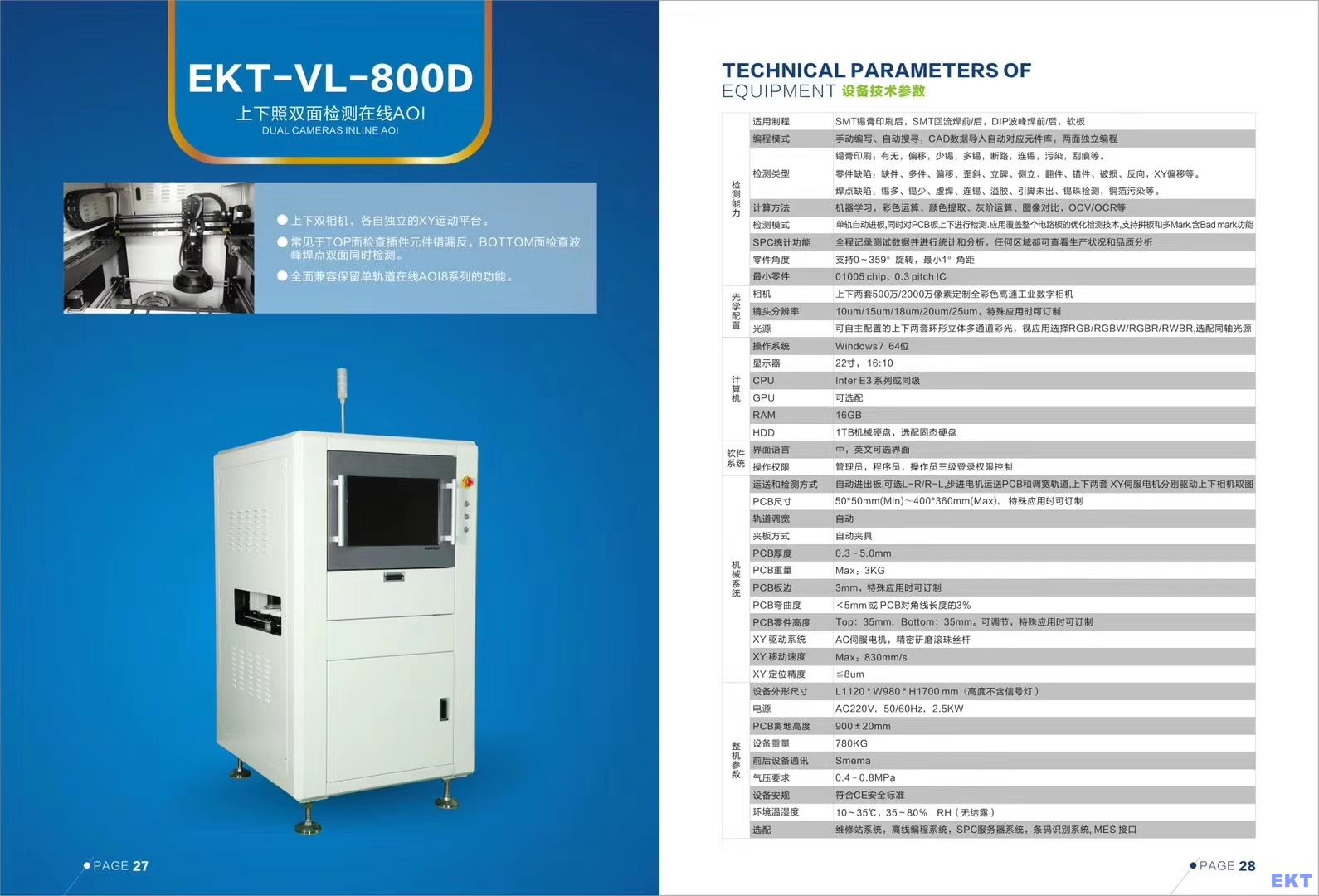

一．在線式上下照雙面檢AOI設備技術參數
（設備型號：EKT-VL-800D）
本公司自動光學檢測儀EKT-VL-800D是通過光學原理，綜合運用彩色運算，顏色提取，灰階運算，圖像對比等原理來檢查SMT生產線上貼裝原件的焊接質量、安裝狀態及錫膏印刷的效果，并將不良通過顯示終端輸出的專業產品。其特點是：上下雙相機，各自獨立的XY運動平臺，常見于TOP面檢查插件元件錯漏反，BOTTOM面檢查波峰焊點雙面同時檢測。
|
檢測能力 |
適用制程 |
SMT錫膏印刷后，SMT回流焊前/后，DIP波峰焊前/后，軟件硬板均可 |
|
|
編程模式 |
手動編寫、自動編寫、CAD數據導入自動對應元件庫，兩面獨立編程 |
||
|
檢測類型 |
錫膏印刷：有無、偏移、少錫、多錫、斷路、連錫、污染、刮痕等。 |
||
|
零件缺陷：缺件、多件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向、 XYθ偏移量數據輸出等。 |
|||
|
焊點缺陷：錫多、錫少、虛焊、連錫、錫球、溢膠、引腳未出、銅箔污染等。 |
|||
|
計算方法 |
機器學習，彩色運算、顏色提取、灰階運算、圖像對比OCV/OCR等 |
||
|
檢測模式 |
單軌自動進板，同時對PCB板上下同時進行檢測，應用覆蓋整個電路板的優化檢測技術，支持拼板和多Matk.含Bad matk功能 |
||
|
SPC統計功能 |
全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析 |
||
|
零件角度 |
支持0~ 359度旋轉。最小1度角距 |
|
|
|
最小零件 |
01005 chip、0.3 pitch IC |
||
|
光學配置 |
相機 |
上下兩套500萬或2000萬像素定制全彩色高速工業數字相機 |
|
|
鏡頭分辨率 |
10um/15um/18um/20um/25um，特殊應用時可訂制 |
||
|
光源 |
環形立體多通道彩光，視應用選擇RGB/RGBW/RGBR/RWBR |
||
|
計算機 |
CPU |
Intel E3-123V3 |
|
|
GPU |
無 |
|
|
|
RAM |
16GB |
|
|
|
HDD |
1TB 機械硬盤 |
|
|
|
OS |
Win 8.或Win 10 1 64bit |
||
|
Monitor |
22寸，16:10 |
|
|
|
機械系統 |
運送和檢測方式 |
自動進出板， 可選L-R/R-L,步進電機運送PCB和調寬軌道， 上下兩套XY伺服電機驅動上下相機取圖 |
|
|
PCB尺寸 |
50*50mm(Min)～400*360mm(Max) |
||
|
PCB厚度 |
0.3～5.0mm |
||
|
PCB重量 |
Max：3KG |
|
|
|
PCB板邊 |
3mm，特殊應用時可訂制 |
||
|
PCB彎曲度 |
＜5mm 或 PCB對角線長度的3% |
||
|
PCB零件高度 |
Top：35mm，Bottom：35mm。可調節，特殊應用時可訂制 |
||
|
XY 驅動系統 |
AC伺服電機，精密研磨滾珠絲桿 |
||
|
XY 移動速度 |
Max：830mm/s |
||
|
XY 定位精度 |
≦8um |
||
|
整機參數 |
設備外形尺寸 |
L1120 * W980 * H1700 mm高度不含信號燈 |
|
|
電源 |
AC220V，50/60Hz，1.5KW |
||
|
PCB離地高度 |
900±20mm |
||
|
設備重量 |
780KG |
||
|
前后設備通訊 |
Smema |
||
|
氣壓要求 |
0.4--0.8MPa, |
||
|
設備安規 |
符合CE安全標準 |
||
|
環境溫濕度 |
10～35℃，35～80％ RH（無結露） |
|
|
|
|
選配 |
維修站系統，離線編程系統，SPC服務器系統，條碼識別和系統，MES接口 |
|
