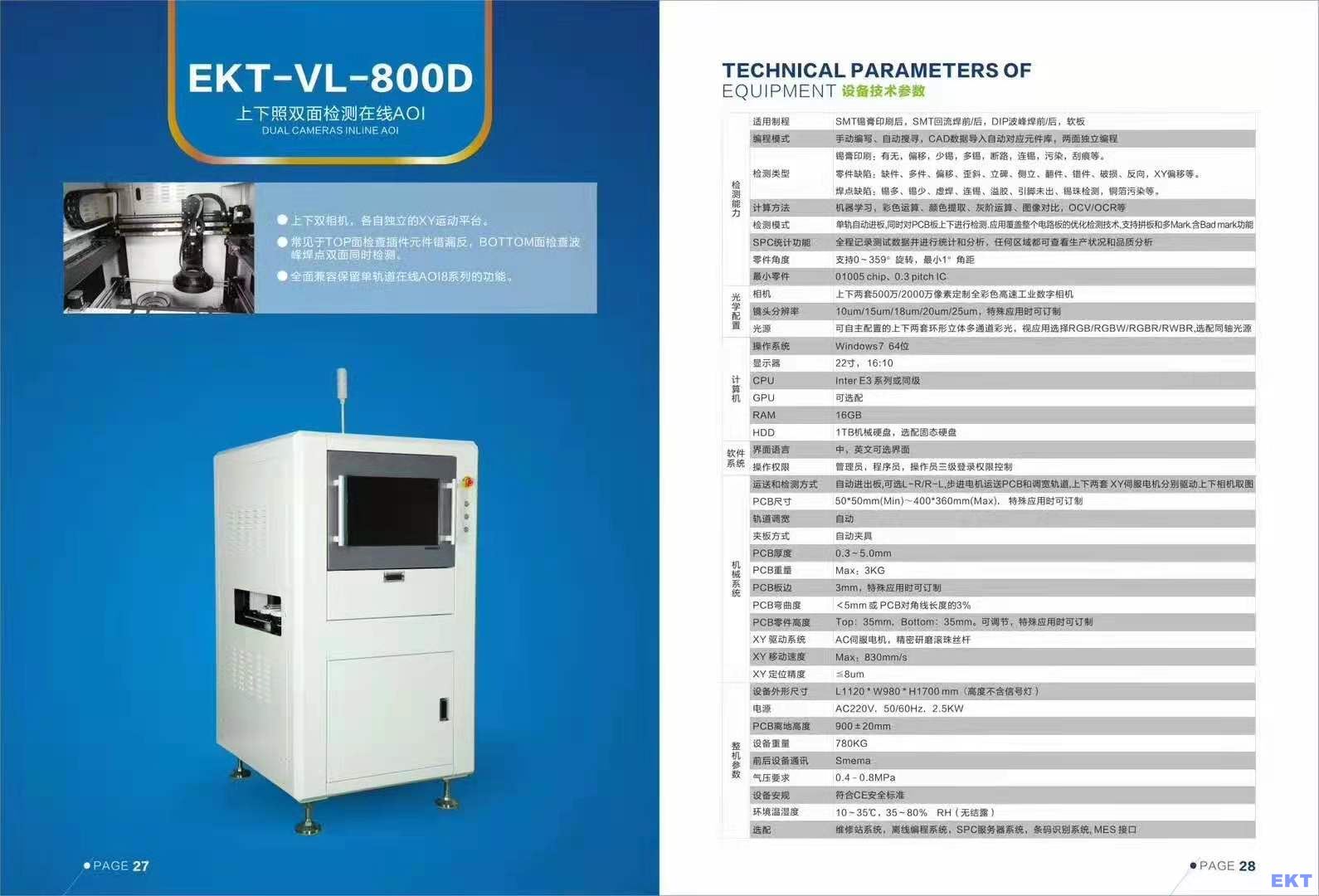

易科訊在線AOI設備 EKT-VL-800D上下雙面檢測aoi設備特點:
- 上下雙相機,各自獨立的 XY 運動平臺。
- 常見于TOP面檢查插件元件錯漏反,BOTTOM 面檢查波峰焊點雙面同時檢測。
- 全面兼容保留單軌道在線AOI設備A8系列的功能。
適用制程 | SMT錫膏印刷后,SMT回流焊前后,DIP波峰焊前后,軟板 | |
編程模式 | 手動編寫、自動搜尋,CAD數據導入自動對應元件庫,兩面獨立編程 | |
錫膏印刷:有無,偏移,少錫,多錫,斷路,連錫,污染,刮痕等 | ||
檢測 | 檢測類型 | 零件缺陷:缺件、多件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向,XY 偏移等。 |
能力 | 焊點缺陷:錫多、錫少、虛焊、連錫、溢膠、引腳未出、錫珠檢測,銅箔污染等。 | |
計算方法 | 機器學習,彩色運算、顏色提取、灰階運算、圖像對比,OCV/OCR等 | |
檢測模式 | 單軌自動進板,同時對 PCB 板上下進行檢測。應用覆蓋整個電路板的優化檢技術,支持拼板和多 Mar含Bad marki 功能 | |
SPC統計功能 | 全程記錄測試數據并進行統計和分析,任何區域都可查看生產狀況和品質分析 | |
零件角度 | 支持0~359°旋轉,最小 1°角距 | |
最小零件 | 01005 chip, 0.3pitch IC | |
相機 | 上下兩套500 萬/2000萬像素定制全彩色高速工業數字相機 | |
光學 | 鏡頭分辨率 | 10um/15um/18um/20um/25um,特殊應用時可訂制 |
配置 | 光源 | 可自主配置的上下兩套環形立體多通道彩光,視應用選擇RGB/ RGBW/RGBR/RWBR,選配同軸光源 |
操作系統 | Windows7 64位 | |
計 | 顯示器 | 22寸,16:10 |
算 | CPU | Inter E3 系列或同級 |
機 | GPU | 可選配 |
RAM | 16GB | |
HDD | 1TB機械硬盤,選配固態硬盤 | |
軟件 | 界面語言 | 中,英文可選界面 |
系統 | 操作權限 | 管理員, 程序員, 操作員三級登錄權限控制 |
運送和檢測方式 | 自動進出板,可選LーR/R-L,步進電機運送PCB 和調寬軌道,上下兩套 XY 服電機分別驅動上下相機取圖 | |
PCB尺寸 | 50*50mm (Min) ~400*360mm (Max),特殊應用時可訂制 | |
軌道調寬 | 自動調節寬窄,可設定寬度 | |
夾板方式 | 自動夾具 | |
PCB厚度 | 0.3~5.0mm | |
PCB重量 | Max: 3KG | |
PCB板邊 | 3mm寬,特殊應用時可訂制 | |
機械 | PCB彎曲度 | <5mm 或 PCB對角線長度的3%以內誤差 |
系統 | PCB零件高度 | Top:35mm, Bottom:35mm??烧{節,特殊應用時可訂制 |
XY驅動系統 | AC伺服電機,精密硏磨滾珠絲桿 | |
XY移動速度 | Max: 830mm/s | |
XY定位精度 | ≤8um | |
設備外形尺寸 | L1120W980H1700mm(高度不含信號燈) | |
電源 | AC220V,50/60Hz,2.5KW | |
PCB離地高度 |
900±20mm |
|
整機 | 設備重量 | 780KG |
參數 | 前后設備通訊 | Smema |
氣壓要求 | 0.4-0.8MPa | |
設備安規 | 符合CE安全標準 | |
環境溫濕度 | 10~35℃,35~80%RH(無結露) | |
選配 | 維修站系統,離線編程系統,SPC服務器系統,條碼識別系統,MES接口 |
以上是EKT易科訊在線AOI設備 EKT-VL-800D上下雙面檢測aoi設備的部分內容。國U 2D 雙面檢在線AOI全自動光學檢測儀

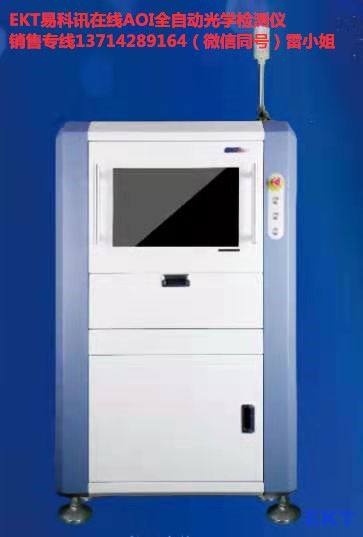

藍白外型是我們目前出貨的新款,EKT-VL-900D雙面檢在線AOI
