下面為大家介紹一款專業用在波峰焊線上的AOI，用來檢查PCB電路板上的插件元器件物料的錯、漏反等不良。

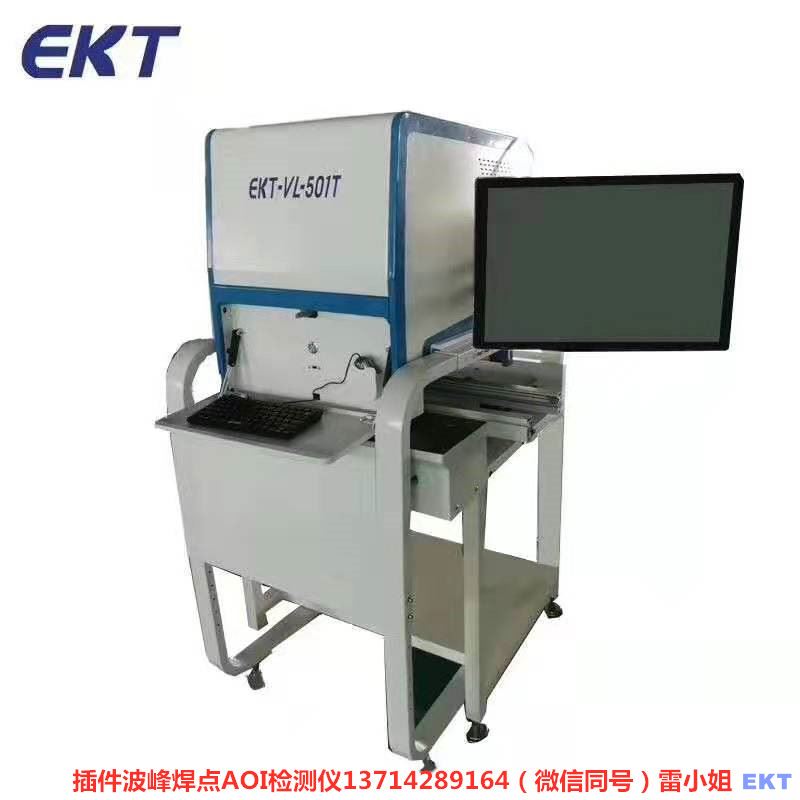

在線式全觀AOI自動光學檢測儀 (EKT-VL-501T)
l 易安裝，易拆卸，易搬運，模塊式結構
l 靈活適應各種生產線，不破壞原有生產線狀態
l 常見用于檢查原件錯/漏反、條碼內容，裝箱檢查
l 根據待檢查的產品特點，選取最優化的相機、鏡頭、光源之光學組合
l 檢測結果存入綜合統計SPC, 匯總大數據，自動預警
l 兼容在線AOI 8系列的大部分功能
l 相機標配2000萬像素，選配2500萬像素。兩者各自不同鏡頭
|
|
|
在線機型 EKT-VL-501T |
|
檢測能力 |
適用制程 |
DIP插件線波峰焊前/后，家電、玩具等裝配或包裝線 |
|
編程模式 |
手動編寫、自動編寫、CAD數據導入自動對應元件庫， 離線編程 |
|
|
檢測類型 |
零件缺陷 ： 缺件，破損，反向，偏移、歪斜、翻件、錯件、破損、反向，XY 偏移等 |
|
|
計算方法 |
機器學習，彩色運算、顏色提取、灰階運算、圖像對比， OCV/OCR等 |
|
|
檢測模式 |
單鏡頭覆蓋整個電路板的優化檢測技術，速度快，支持連續不停頓檢測，支持拼板和多mark，支持多種板共線生產，含Bad mark功能。 |
|
|
結果顯示 |
在線支持20塊板結果緩存顯示，支持?jǐn)?shù)據庫外掛結果顯示，NG結果語言播報 |
|
|
SPC統計功能 |
全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析。檢測圖片和檢測數據同步按序列號保存. |
|
|
零件角度 |
支持0～359°旋轉，最小1°角距 |
|
|
最小零件 |
1 mm |
|
|
光學配置 |
相機 |
頂置彩色高速全局曝光工業數字相機1200萬像素，支持運動中拍攝 |
|
鏡頭分辨率 |
10um/15um/18um/20um/25um，特殊應用時可訂制 |
|
|
光源 |
頂置和側面白色LED面板光源 |
|
|
計算機 |
CPU |
Intel i7 或同級別 |
|
RAM |
8GB |
|
|
SSD |
128GB 固態硬盤 |
|
|
OS |
Win7 64bit |
|
|
Monitor |
22寸 ，16:10 |
|
|
機械系統 |
運送和檢測方式 |
本設備橫跨架設于客戶流水線上分，支持導軌和皮帶流水線，可選L-R/R-L.PCB板運送由客戶流水線體控制。支持導軌和皮帶流水線，用PCB Mark定位，自動監測取圖進行偏置和角度校正。 |
|
PCB尺寸 |
50*50mm(Min)～500*500mm(Max),特殊應用時可訂制 |
|
|
PCB厚度 |
0.3～5.0mm |
|
|
流水線運行速度 |
Max : 每分鐘 3.5m |
|
|
PCB彎曲度 |
＜5mm，或PCB對角線長度的3% |
|
|
PCB零件高度 |
50mm，可調節，特殊應用時可訂制 |
|
整機參數 |
設備外形尺寸 |
L710mm * W600mm * H700 mm，高度不含信號燈 |
|
電源 |
AC220V，50/60Hz，1.5KW |
|
|
PCB離地高度 |
不限，AOI直接跨在客戶流水線上 |
|
|
設備重量 |
90KG |
|
|
設備安規 |
符合CE安全標準 |
|
|
環境溫濕度 |
10～35℃，35～80％ RH（無結露） |
|
|
|
選配 |
維修站系統，SPC服務器系統，條碼識別系統，NG板標識組件，MES 接口 |
