、AOI系統產品有：離線式AOI全自動光學檢查儀/在線式AOI/在線式雙軌AOI/上下照雙面檢AOI/上下照兩面檢AOI/下照式在線AOI/桌面式小型AOI/LED加長尺寸非標AOI/非標定制AOI/檢DIP插件線AOI/在線單軌AOI等一系列適應于SMT表面貼裝行業的。
1.設備順序示意圖：
1.上板機→ 2 在線AOI檢測儀 → 3 10o傾斜緩存接駁臺→ 4 3個工位的維修站系統
預計整線長度：上板機1.2米 +在線AOI是1.1米+接駁臺1米+維修站0.8米/個 共3個就是2.4米=5.7米
三、易科訊AOI與同行設備相比的優勢

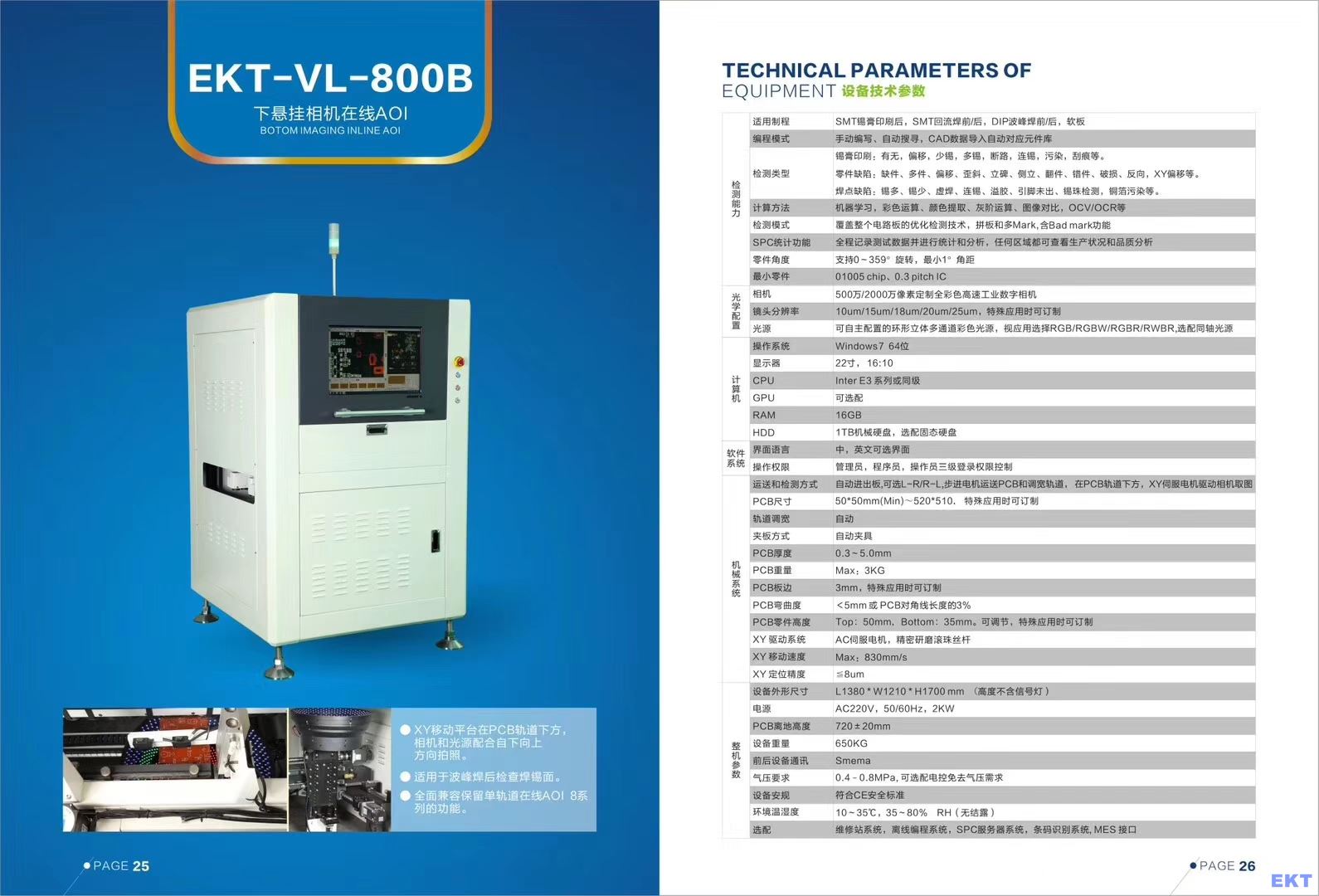

? 易科訊EKT-VL-800B AOI在行業內領先的技術特色：
1）極低誤判率，真正能讓在線AOI無人值守
2 用過AOI才能理解到誤判過多時帶來的困擾，誤判過多會讓人員花費大量時間來重新確認，要么機器前沒法離開人員來確認每一個誤判，或是誤判的PCB太多最后又搬去維修站確認，達不到省人目的。在確保能檢出真正不良品前提下，本機器重復測量結果一致性好、低誤判，才能真正減少人工。
2）靈活移動的維修站和SPC查詢終端
2 無線網絡下使用移動終端，得以在車間任意位置設置工位；
2 采用一對多模式，通過一臺維修工作站確認多臺在線機的檢測數據，以達到節 省人員的目的
2 可精確提示確切的缺陷名稱，以及完善的SQL數據庫系統為支撐，提供餅形圖直方圖形式的SPC統計分析系統，方便客戶進行工藝分析和品質改善
3）軟件模塊直接讀取條碼，穩定讀取超出1個FOV的條碼
2 可支持軟件模塊直接讀取條碼(1維及2維均可實現)
2 解決了校正技術難點，智能無縫對接拼圖，當條碼超過單個FOV時，可以將被FOV分割的條碼拼接成完整的條碼，飛行FOV面對超大條碼時識別極為困難，而本機毫無壓力（本機不是飛行FOV）
4）獨創整板匹配功能
2 整板偵測，無縫對接，精確定位，將全板圖像拼接為單圖，真正能檢測電路板任意位置上的拋料、多件、錫珠、錫球、裸銅、金手指劃痕及板材不良等等

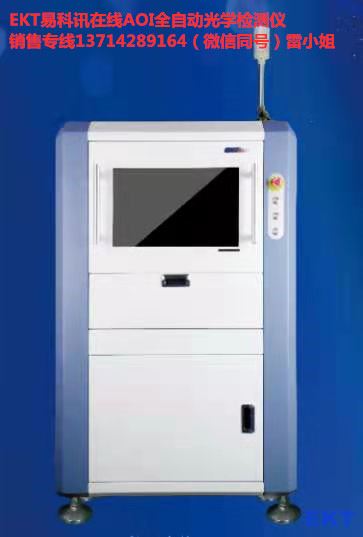

? 易科訊EKT-VL-800 AOI的重要特色：
1） 真正的AOI定制相機500萬像素全彩色高速工業數字相機
2 優先保障高效率、高品質、高穩定工作取圖，還原真實自然的圖像效果
2 高分辨率、超寬景深、超低畸變以及獨有的平行光設計等，對電路板的翹起及高個元件均能清晰成像，且無斜視
2）Windows 8.1 64bit操作系統(讓機器檢測“快”)
2 軟件架構于64位系統，數據處理速度以幾何級倍增
2 GPU獨立硬件處理圖像(讓機器檢測“快”)
2 不再依賴CPU軟件方式處理圖像，讓CPU專職做非圖像的運算工作，平衡計算機效率
3）同時兼容波峰焊制程
2 圖像對比、彩色運算、顏色提取，優化適用于波峰焊點的檢測算法，穩定地檢測波峰焊前后的元件、焊點品質
2 便捷使用離線編程軟件OLP
2 由于可實時獲取PCB整板圖像，并且以全內存方式存儲，因而可實現在線離線之間無差異化的高效離線編程
4） 機器L-R/R-L的PCB流向可靈活變更
2 兩個方向均可靈活設置，即使在使用后要更換生產線方向，只需在軟件中修改即可，硬件兼容雙向
2 有MES端口，具備信息反饋與追蹤的功能連接能力
5） 智能編程
2 智能算法，快速智能編程，無需人工干預，對編程人員要求低，易學習，編程速度快，檢出率高，PASS直通率高，誤報低
2 整板圖像和偏移數據輸出，支持shop floor系統
2 以條碼為文件名的整板電路板圖像實時輸出，準確輸出元件偏移的坐標X、Y、角度值等
6） 本款AOI檢測儀設備亦可用于科研、教學、培訓等教育學習研發機構
